환기시스템

Service

버리는 열을 회수하는 환기 솔루션

신선한 실외공기는 실내로 유입하고, 실내에서 발생되는 CO2는 열회수 하면서 외부로 배출하는 시스템입니다. 창문을 열지 않고도 공기를 바꾸면서, 냉난방으로 만든 열을 그대로 버리지 않습니다.

배출되는 공기의 열을 회수해 유입 공기에 옮깁니다. 환기하면서 냉난방 손실을 줄입니다.

재실 밀도가 높은 공간의 이산화탄소 농도를 낮춰 집중력 저하와 답답함을 줄입니다.

필터를 거쳐 외기를 들이므로 창문 환기보다 실내 공기질 관리에 유리합니다.

Principle

배기구와 흡입구를 분리한 양방향 환기입니다. 실내 공기와 바깥 공기는 열교환소자에서 교차하며 열과 수분만 주고받고, 오염원은 섞이지 않습니다. 학교 · 강의실 · 사무실 · 회의실 · 다중이용시설에 적용합니다.

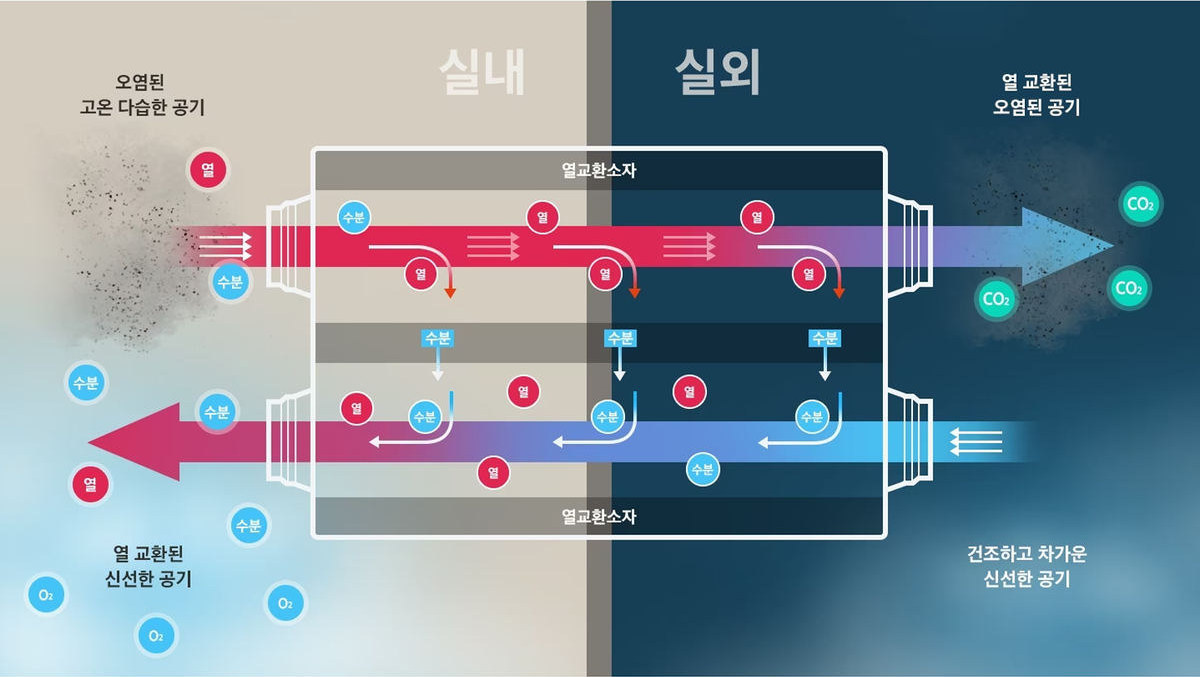

전열교환기의 공기 흐름과 열교환소자·집진필터 역할
배기 (실내 → 실외)	실내의 오염된 고온·다습한 공기가 열교환소자를 지나며 열과 수분을 급기 쪽에 넘기고 밖으로 나갑니다. CO2도 함께 배출됩니다.
급기 (실외 → 실내)	건조하고 차가운 바깥 공기가 소자에서 열과 수분을 받아 실내 온도에 가깝게 데워진 뒤 들어옵니다.
열교환소자	여재 표면을 가공해 열과 수분만 통과시킵니다. 두 공기는 섞이지 않아 배기의 오염원이 다시 들어오지 않습니다.
집진필터	공기는 집진필터로 여과한 뒤 전열교환소자를 지납니다. 자연환기가 어려운 곳에서도 여과된 공기로 환기합니다.

Energy Saving

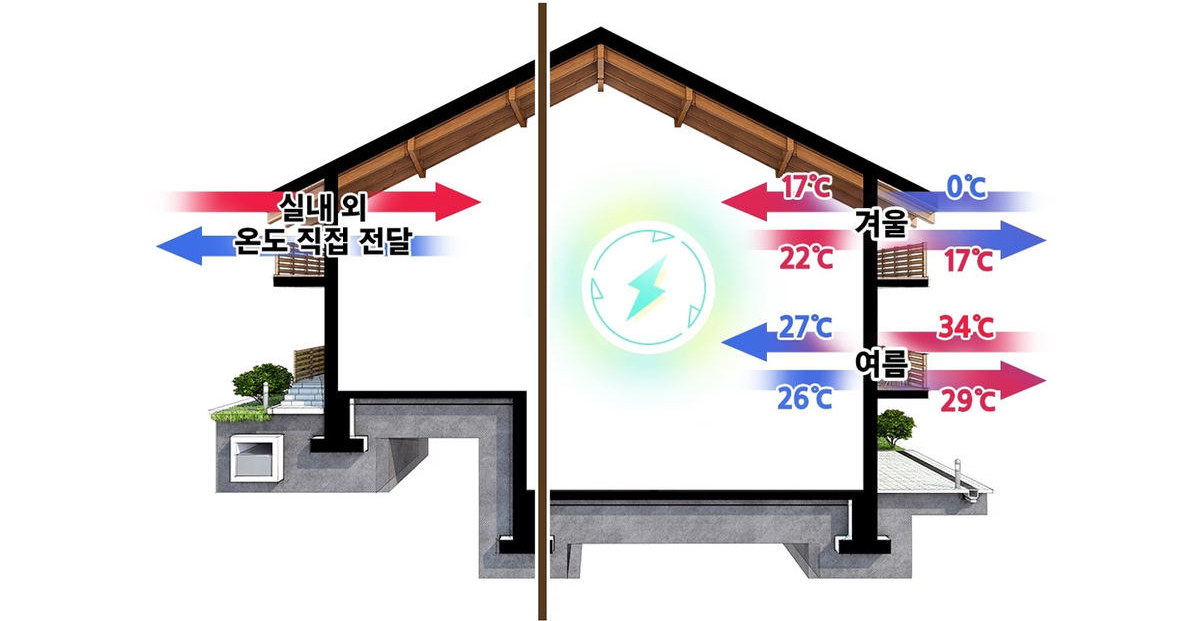

전열교환 환기는 설정 온도까지 가는 부하를 낮춰 냉난방기 운전 비용을 줄입니다. 창문을 열면 바깥 온도가 그대로 들어와 실내 온도가 흔들리고 냉난방 에너지를 빼앗깁니다.

위 온도는 다이어그램의 예시 조건입니다. 실제 급기 온도는 기종·풍량·실내외 조건에 따라 달라집니다.

Bypass Mode

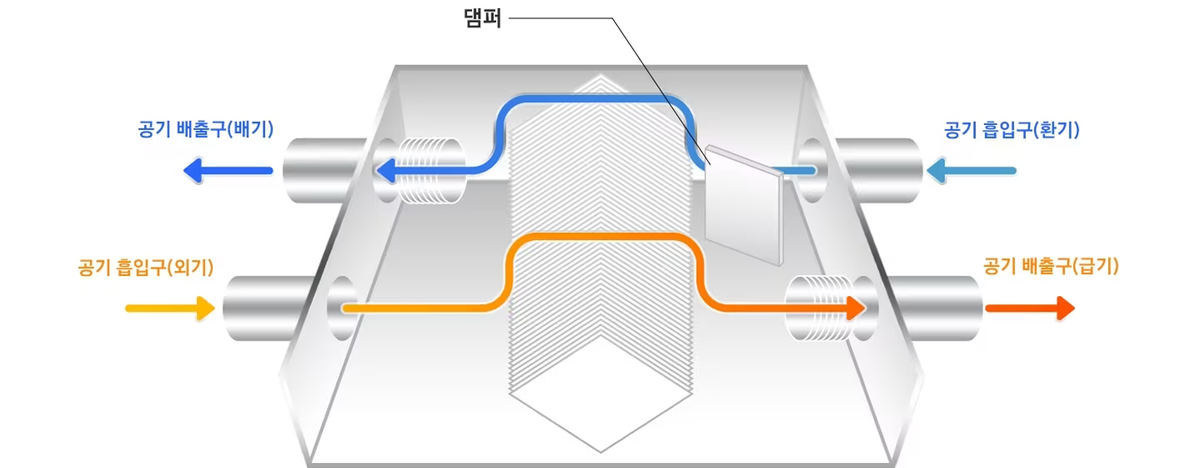

환절기나 여름, 바깥 온도가 실내보다 낮을 때는 열교환소자를 거치지 않는 바이패스 방식으로 환기합니다. ERV ECO 기종에 해당합니다.

전열교환기의 운전 방식과 적용 조건
운전 방식	적용 조건	해당 기종
전열교환 환기	여름·겨울처럼 실내외 온도차가 클 때	V-Top, ERV ECO
바이패스 환기	환절기·여름, 바깥 온도가 실내보다 낮을 때	ERV ECO

기종별 풍량은 전열교환기 제품안내에 정리해 두었습니다.

도면이나 현장 사진을 보내주시면 개략 견적을 무료로 검토해 드립니다.
