EHS · Heat Pump
가정용 EHS
집 안의 온기를 바꾸는 스마트한 선택
균일한 바닥 온기와 여유로운 온수 사용,
에너지 효율을 극대화한 스마트 설계
가정용 EHS는 외부 공기로부터 얻는 열에너지를 활용해 실내에 냉난방 및 온수를 공급하는 올인원 솔루션입니다. 삼성 시스템에어컨의 히트펌프 기술을 기반으로, 보일러보다 효율은 높고 탄소 배출량은 줄일 수 있습니다.
기름·가스 보일러를 쓰시던 주택이라면 연료비 변동에서 벗어나고, 연료 보충이나 가스 누출 걱정도 사라집니다.
시스템 구성
실외기, Control Kit, 탱크, 급탕과 난방 배관으로 이루어집니다. 유럽에서 쓰는 교번식과 국내에서 쓰는 축열식, 두 설치 방식을 모두 지원합니다.
-
01

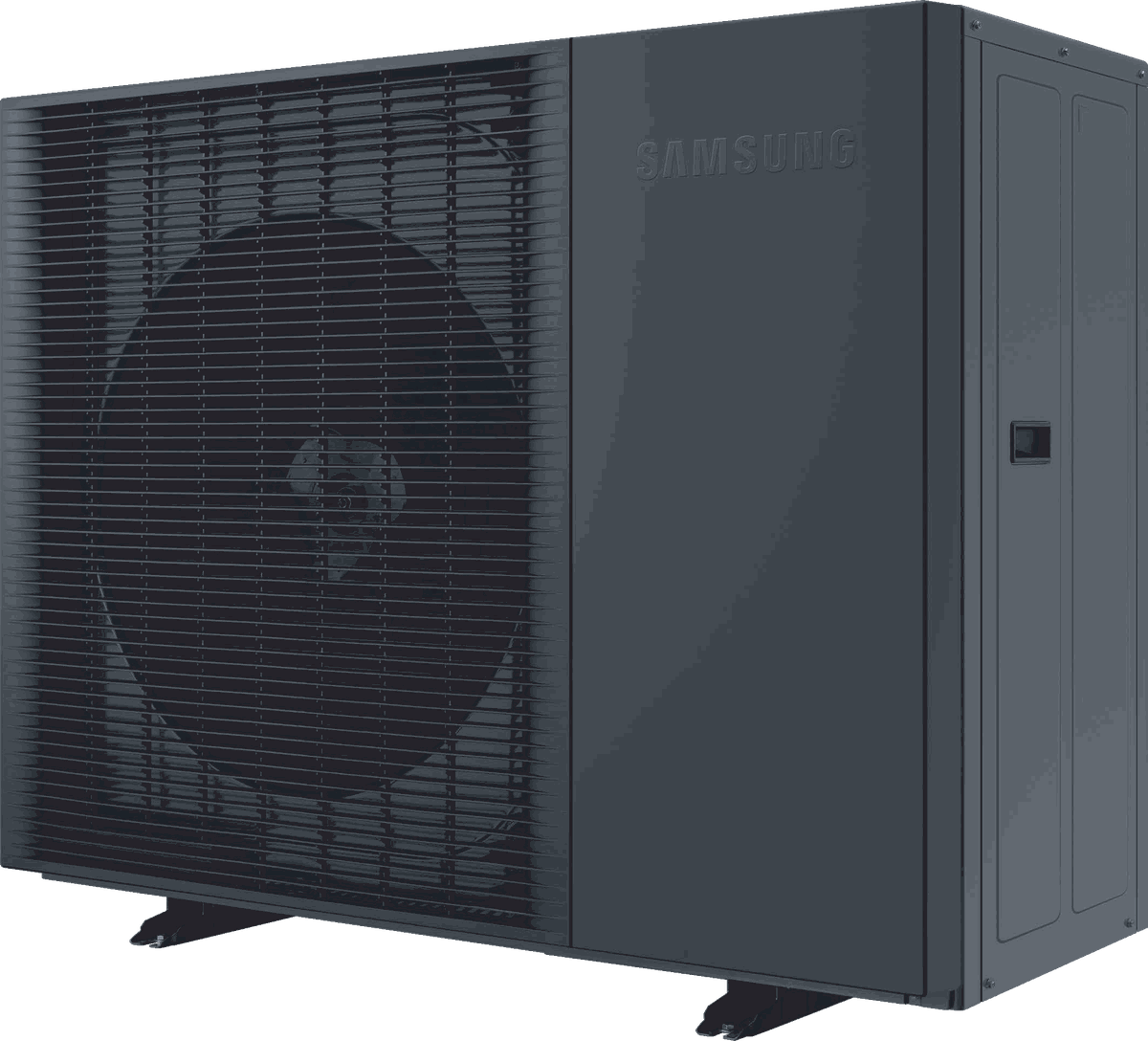

실외기
공기 중의 열을 모아 물을 데우는 히트펌프 본체입니다.
-
02
Control Kit
실내에 두는 7인치 풀터치 제어기입니다. Wi-Fi 내장, SmartThings 앱과 이어집니다.
-
03
급탕 탱크 · 축열 탱크
데운 물을 저장합니다. 교번식은 급탕 탱크, 축열식은 축열 탱크를 씁니다.
-
04
급탕
저장한 온수를 세면대 등 급탕 수전으로 보냅니다.
-
05
냉난방
바닥 난방 코일로 난방수를 보냅니다. 교번식은 FCU로 냉방까지 합니다.
배관에는 스트레이너와 동파방지 밸브(기본 제공), 순환 펌프, 팽창 탱크가 들어갑니다. 교번식은 3-Way 밸브를 더합니다.
교번식 설치 효율성
열교환기와 펌프가 교대로 작동하는 방식입니다. 열원이 끊기지 않아 공급이 원활합니다.
- 급탕 탱크와 3-Way 밸브 구성
- 바닥 난방과 FCU 냉난방 연결
- 유럽에서 주로 쓰는 설치 방식
축열식 설치 설치 간편성
열을 축열조에 저장했다가 필요할 때 꺼내 쓰는 방식입니다. 열원의 저장과 공급이 분리되어 있습니다.
- 축열 탱크에 최대 70℃로 저장
- 바닥 난방은 35~45℃ 저온수로 순환
- 국내에서 주로 쓰는 설치 방식
혹한에도 흔들리지 않는 성능
외기 영하 15℃에서도 최대 70℃ 온수를 공급하고, 영하 25℃에서도 저온 난방 성능을 유지합니다. 동파 대비는 기본 구성입니다.
베이스 히터
실외기 바닥면에 히터를 두어 얼지 않게 합니다. 히터와 센서로 이루어진 2중 보호 시스템입니다.
상향 베이스 설계
결빙 방지에 맞춰 설계한 실외기 바닥 구조입니다.
동파 방지 밸브
실외기 배관에 기본 제공됩니다. 별도 옵션 없이 동파에 대비합니다.
영하 25℃ 저온 난방 성능은 12kW 삼상 기준입니다. 실제 사용 환경에 따라 결과는 달라질 수 있습니다. 출수 온도·효율 수치는 아래 주요 사양 표를 참고해 주십시오.
주요 사양
| 냉매 | R32 (R410A 대비 지구온난화지수 약 68% 낮음) |
|---|---|
| 난방용량 | 8 / 12 / 16 kW |
| 효율 (COP, A7/W35) | 5.0 / 5.11 / 4.75 |
| SCOP (출수 35℃ · 바닥난방) | 4.64 / 4.90 / 4.83 |
| SCOP (출수 55℃) | 3.38 / 3.78 / 3.75 — 에너지효율 338 / 378 / 375% |
| 최고 출수온도 | 70℃ (외기 −15℃에서도 70℃) |
| 운전 외기 온도 | 영하 25℃까지 난방 운전 |
| 저소음 운전 | 최저 35 dB(A) · 4단계 저소음 모드 |
| 실외기 치수 (W×H×D) | 1,270 × 1,018 × 530 mm |
| 제어기 (Control Kit) | 7인치 풀터치 디스플레이 · Wi-Fi 내장 · 380 × 480 × 150 mm |
| 오존파괴지수 (ODP) | 0 |
| 지구온난화지수 (GWP) | 675 (기준치 750 미만) |
SCOP · COP 는 삼성 테크니컬 데이터북 Ver.1.0 기준입니다. 실제 성능은 설치 환경과 운전 조건에 따라 달라질 수 있으며, 정확한 사양은 상담 시 안내해 드립니다.
