EHS · Heat Pump
상업용 EHS 35kW
상업용 시설을 위한 대용량 히트펌프 시스템
기존 보일러를 대체하는
신개념 난방·급탕 시스템
삼성 EHS 35kW는 상업용 시설에 바닥 난방과 급탕을 제공합니다. 대용량이 필요한 현장에서 여러 대를 조합해 용량을 확장할 수 있습니다.
상업시설 적용
숙박시설, 목욕탕, 요양시설, 공장 부속동 등 온수 사용량이 많은 현장에 적합합니다.
모듈 확장
필요한 용량만큼 유닛을 병렬로 구성합니다. 부하 변동에 맞춰 단계적으로 운전합니다.
기존 배관 활용
기존 보일러 배관 계통을 살려 교체하는 방식으로 공사 범위와 기간을 줄일 수 있습니다.

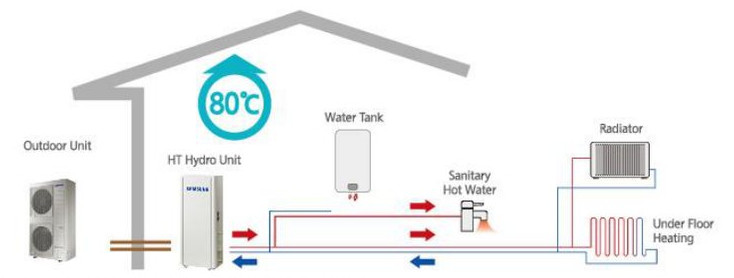

실외기와 하이드로 유닛, 두 대로
바닥난방과 급탕을 함께 공급합니다
EHS 35kW는 공기열로 물을 데우는 난방 전용 히트펌프입니다. 실외기가 모은 열을 하이드로 유닛이 온수로 바꿔 바닥난방 배관과 급탕 탱크로 보냅니다.
출수 온도는 25~80℃ 사이에서 정합니다. 바닥난방은 낮게, 라디에이터와 급탕은 높게 맞춥니다. 2단 압축 방식이라 80℃ 고온수까지 냅니다.
펜션, 사우나, 병원처럼 온수를 많이 쓰는 시설에 맞는 구성입니다.
- 2.53 KSCOP (난방)고효율 · KS 기준 성능계수 · 삼성전자 실험치
- -25 ~ 43℃ 실외 온도 운전 범위저온운전 · 폭넓은 난방 온도 범위
- 80℃ 최대 출수 온도고온수 · 2단 압축 시스템
위 수치는 삼성전자 실험치이며 실사용 환경에 따라 달라질 수 있습니다. 삼성전자 EHS 카탈로그(2016년 1월) 기준.
EHS 35kW 제품 사양
난방 전용, 3상 380V 전원입니다. 시스템 공통 사양과 유닛별 사양으로 나누었습니다.
| 모델 구성 | |
|---|---|
| 구분 | EHS HT · 난방 전용 |
| 용량 | 35.0 kW |
| 세트 모델명 | AE350NSBFHB1SY |
| 하이드로 유닛 | AE350NNBFHB1 |
| 실외기 | AE350NXEDHH1 |
| 시스템 | |
| 정격 난방 능력 | 35.0 kW |
| 정격 소비전력 (난방) | 14.55 kW |
| 정격 운전전류 (난방) | 23.5 A |
| 최대 운전전류 | 실외기 23.4 A / 하이드로 유닛 23.0 A |
| 차단기 (MCCB+ELB / ELCB) | 실외기 30 A / 하이드로 유닛 30 A |
| COP (난방) | 2.41 |
| 냉매 배관 — 액관 | 용접 · ø12.7 mm (1/2") |
| 냉매 배관 — 가스관 | 용접 · ø19.05 mm (3/4") |
| 배관 단열 | 액관, 가스관 |
| 허용 배관 길이 (실외기–실내기) | 표준 7.5 m / 최대 50 m |
| 허용 고저차 | 최대 30 m |
| 통신선 최소 굵기 | 0.75 mm² |
| 사용 온도 범위 — 하이드로 유닛 | 5 ~ 40℃ |
| 사용 온도 범위 — 실외기 | -25 ~ 43℃ |
| 출수 온도 | 25 ~ 80℃ |
| 하이드로 유닛 (AE350NNBFHB1) | |
|---|---|
| 전원 | 3상 4선 380 V 60 Hz |
| 열교환기 형식 | PHE (판형) |
| 열교환기 수량 | 2 |
| 입출구 배관경 | PT1 (25A) |
| 수두 손실 | 25 kPa |
| 순환수 유량 | 50.5 LPM |
| 플로우 스위치 | 12 LPM |
| 압축기 형식 | Inverter BLDC Rotary |
| 압축기 출력 | 1.945 kW |
| 압축기 오일 | POE · 1,700 cc |
| 냉매 | R-134a · 2.6 kg |
| 소음 (음압, 난방) | 46 dBA |
| 제품 중량 / 포장 중량 | 110 kg / 115 kg |
| 제품 치수 (W×H×D) | 568 × 1,210 × 330 mm |
| 포장 치수 (W×H×D) | 707 × 1,370 × 416 mm |
| 실외기 (AE350NXEDHH1) | |
|---|---|
| 전원 | 3상 4선 380 V 60 Hz |
| 압축기 형식 | SSC Scroll × 1 |
| 압축기 출력 | 4.707 kW |
| 압축기 모델명 | DS-GB052FAVB × 1 |
| 압축기 오일 | PVE · 1,500 cc |
| 송풍기 형식 | Propeller |
| 송풍기 출력 | 183 W × 2 |
| 냉매 | R-410A · 3.7 kg |
| 소음 (음압, 난방) | 61 dBA |
| 제품 중량 / 포장 중량 | 145 kg / 158 kg |
| 제품 치수 (W×H×D) | 940 × 1,630 × 460 mm |
삼성전자 EHS 카탈로그(2016년 1월) 기준이며 제조사 사정에 따라 사양은 변경될 수 있습니다. 정확한 현행 사양은 상담 시 안내해 드립니다.
시공부터 사후관리까지 한 흐름으로
현장 검토부터 사후관리까지 5단계로 관리합니다.
- 01
현장 검토
기존 난방 방식과 온수 사용량을 확인하고 유닛 수와 배관 계통을 정합니다.
- 02
시공
정한 배관 계통에 맞춰 실외기와 하이드로 유닛을 설치하고 배관·전기 공사를 진행합니다.
- 03
감리
도면 감리, 설치 감리, 전수 감리 세 단계로 시공 품질을 확인합니다.
- 04
시운전
운전 상태와 제품 이상 유무를 점검하고, 실제 사용 조건에서 난방·급탕 능력을 검증합니다.
- 05
서비스
서비스 전담팀과 삼성전자 전국 서비스망이 설치 이후의 관리를 이어갑니다.
